飲料液體灌裝機氣缸爬行現象的研究與分析
作者：admin 來源：未知 發布時間：2019-11-06 10:29 瀏覽量：

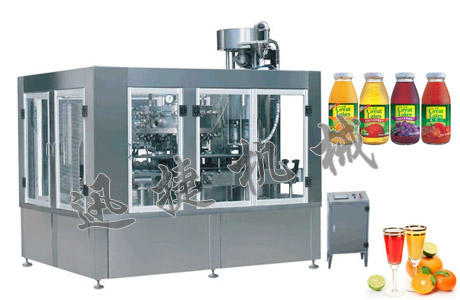

據了解，液體飲料液體灌裝機是向容器灌裝洗滌劑、化學制劑、飲料、藥液等液體的裝置。它既能實現連續自動灌裝，又能進行每一工序的手動操作，能灌裝不同高度和容量的容器。其工作程序如下：
?按下氣動信號后，儲液罐升降氣缸A活塞桿退回，儲液罐和輸液管下降；
?輸液管插入各容器內，灌裝閥開關氣缸B缸活塞桿退回，開啟各輸液管的出口閥，液體注入容器；(3)氣缸B活塞桿伸出，出口閥關閉；
?A缸活塞桿伸出，儲液罐和輸液管上升，儲液罐開始補充液體；
?儲液罐和輸液管上升到高位置，左擋位氣缸C活塞桿伸出，右擋位氣缸D活塞桿退回，輸送帶輸出已灌滿的容器；
?氣缸C活塞桿退回和氣缸D活塞桿伸出，輸送帶輸入空容器。飲料液體灌裝機完成了一個工作循環，即實現了容器的一次灌裝。在一個工作循環中，氣缸B活塞桿由退回到伸出狀態由延時控制實現，通過對延時時間的調節，實現對不同容量容器的灌裝。通過調節氣缸A行程閥的發信號位置，達到對不同高度容器的灌裝。儲液罐補充液體和輸出容器的時間必須控制在一個循環周期內完成。
氣缸C、D的活塞桿狀態轉變也由延時控制實現。在飲料液體灌裝機的工作過程中，氣缸輸出的力驅動機構做往復直線運動。在氣動系統中，由于負載及供氣的原因使氣缸活塞忽走忽停的現象，叫氣缸的“爬行”。
飲料液體灌裝機采用的是時間程序控制，如果上述氣缸中的某個或幾個出現爬行現象，將會延長氣缸的動作時間，從而導致飲料液體灌裝機產生干涉、誤動作，如灌裝容器輸送不到位、物料漏灌或灌在容器外等。為了減少或避免這種情況的發生，本文對飲料液體灌裝機氣缸產生爬行現象的原因作逐一分析，并提出相應的解決措施。
